| 品牌：蚌埠佳德 | 型号：JD-30-120 | 种类：片材挤出机 |
| 螺杆数：双螺杆 | 售后服务：整机一年质保 | 产品别名：片材挤出机 |
| 产品用途：汽车内饰 空调 阻尼 空调 | 螺杆直径：120mm | 最大挤出直径：120mm |
| 生产能力：300-400Kg/h | 定位精度：0.1mm | 外形尺寸：2100mm |
| 电动机功率：55kw | 规格：JD120 |

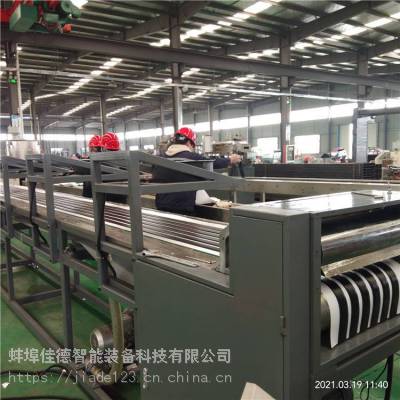

丁基胶片生产线 一、 机械作用：用开炼机或破胶机直接破坏胶囊的网状结构。
开炼机将破碎或割碎的胶囊进行压片，然后进行薄通（反复薄通至无颗粒为止），形成薄片，厚度为1mm～0.5mm。但此种方法速度慢、效率低。用破碎机进行破碎效果明显优于开炼机。用单齿滚破碎机只要反复碾压10～14遍，就可达到使用要求。（碾压后的胶条无颗粒）
二、 热氧化――活化――溶胀
将破碎后的原料投入捏炼机进行捏炼。硫化胶的网状结构受热就能产生解聚反应。加入软化活化剂，使硫化胶产生溶胀，网状结构松弛，增加了氧的渗透，其结果加快了脱硫过程。再生活化剂的作用，是在再生过程中能分解出自由基，它一方面加快热氧化速度，另一方面能稳定已断裂的大分子自由基，从而加快硫化结构的裂解速度，将捏炼后的原料放到场地上进行降温，此时胶料已成胶粉状。（与脱硫后的天然胶粉相似）只要用手一拨胶粉自己就会蠕动，此种状态证明脱硫效果好。胶粉降温过程，初时翻动二至三次，已无烟挥发为止（否则易自燃）。降温后的胶粉停放不少于24小时。使软化剂活化剂进一步对网状结构进行溶胀、氧化（如能延长停放时间至7天为好）。
